异形螺纹柱齿钎头规范

1 范围

本标准规定了凿岩钎具用――异形螺纹柱齿钻头的型号、外形、螺纹、尺寸及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书。

本标准适用于凿岩用直径为92mm152mm的异形螺纹硬质合金柱齿钎头。

2  规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T230.1 金属洛氏硬度试验 第1部分:试验方法(A、B、C、D、E、F、G、H、K、N、T标尺)

GB/T2527  矿山、油田钻头用硬质合金齿

3  订货内容

按本标准订货的合同应包含下列技术内容:

a) 标准号;

b)      产品名称;

c) 类型及型号;

d) 重量或数量;

e) 需方提出的其它特殊要求。

4  钎头代号、类型及型号表示规则

4.1.钎头代号说明

4.1.1. 钎头型别及螺纹代号

B: Button Bit)的第一个英文字母,为柱齿钎头代号

D:(Drop Center)的第一个英文字母,为钎头头部表面凹面代号

     R: Retrac Body)的第一个英文字母,为易返钎头代号

DTD(Doublo T ThRead) 的第一个英文字母,T为梯形螺纹的代号; DT为异型螺纹(I)代号

HTH(High  Efficiency T ThRead) 的第一个英文字母,T为梯形螺纹的代号;HT为异形螺纹(II)代号

4.1.2钎头适应岩石分类代号

H:极硬—硬岩       单轴抗压强度:> (250MPa)

M:中等硬度         单轴抗压强度: (150MPa—250MPa)

S:软岩             单轴抗压强度:< 150MPa)

C:均匀性岩石

F:裂隙性岩石

V:强磨性蚀岩石    石英含量:>40%

A:磨蚀性岩石      石英含量:20%—40%

N:非磨性蚀岩石    石英含量:<20%

4.2 异形螺纹柱齿钎头类型

   异形螺纹柱齿钎头类型由钎头壳体类型、钎头头部类型、钎头适应的岩石类型和联接螺纹类型组成。

4.2.1 钎头壳体类型

4.2.1.1 钎头按其壳体类型不同,分为“普通型”和“易返型(R)”,具体图型见图1、图2,易返型库体用英文字母“R”表示



image.png             image.png

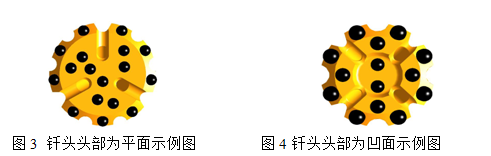

4.2.2 钎头头部表面类型

4.2.2.1 钎头按其头部表面形状不同,分为“平面”和“凹面”两种类型,型别代号按本标准4.1.1条,具体图形示例见图3、图4




4..2.3 钎头适应的岩石分类

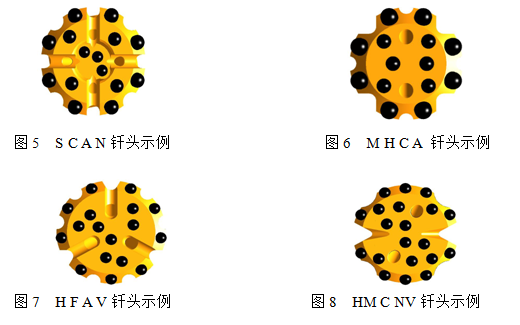

4.2.3.1钎头按其头部形状及布齿方式不同,分别适用于不同的岩石,岩石分类代号

按本标准4.1.2条要求,具体分类示例见图5~图8

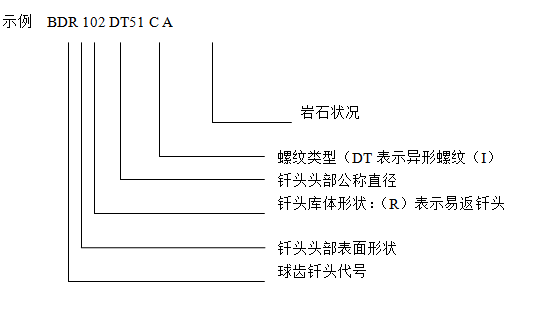

4.3 钎头型号表示规则

4.3.1 钎头型号由钎头代号、钎头头部表面类型代号、钎头库体类型代号、头部直径、螺纹类型代号、适用岩石类型代号组成,具体示例如下。






5  尺寸及允许偏差

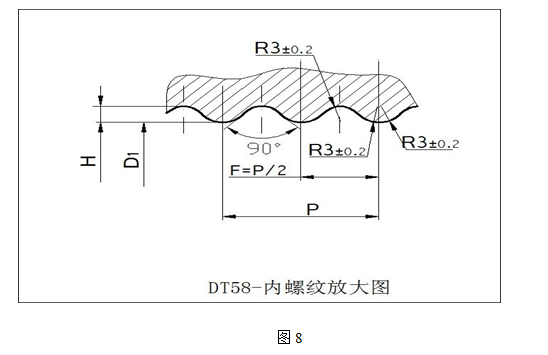

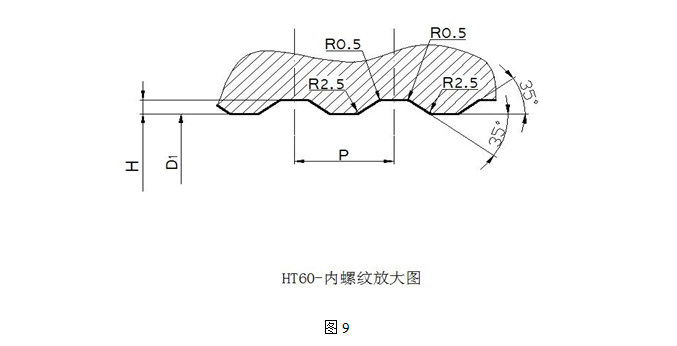

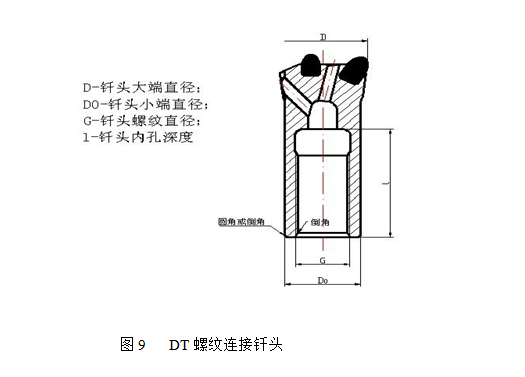

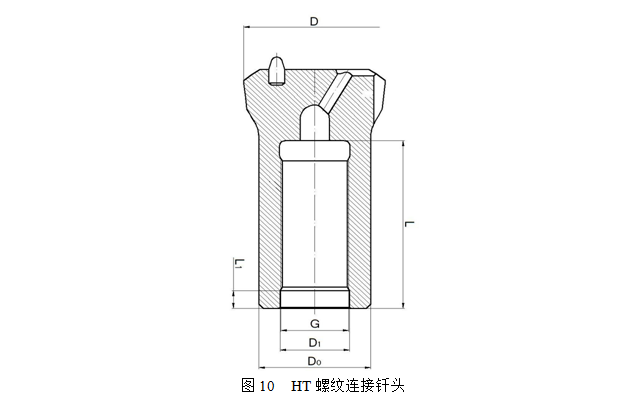

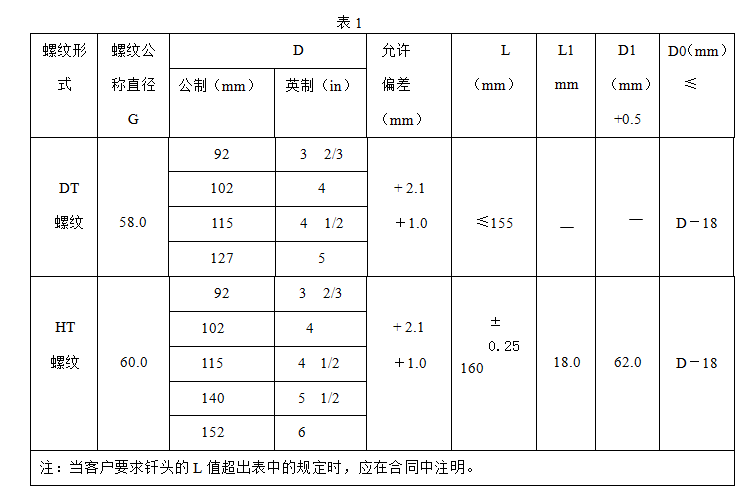

5.1   柱齿钎头外形、螺纹内径、螺纹尺寸及偏差见表1、表2及图9、图10




















2

螺纹公称

直径

D1

H

P



旋向

基本尺寸

允许偏差

基本尺寸

允许偏差

DT58

51.7

+0.25

3.15

+0.2

24.0

左旋

HT60

54.0

3.00

20.0







6  技术要求

6.1 钎头壳体材料应采用适应凿岩条件的钢材,钢的技术条件应符合相应标准中规定的要求。

6.2 钎头用硬质合金应符合GB/T2527的规定。

6.3 钎头表面应光滑,不允许有裂纹、毛刺和掉角。

6.4 钎头部合金齿与壳体应配合紧密,防止在使用过程中出现掉齿的现象。

6.5 钎头应检查壳体硬度,取样数量应符合表3的规定,硬度值≥HRC 42。



7  试验方法

钎头的检验项目及方法应符合表3的规定。

3

序号

检验项目

取样数量

检验方法

1

螺纹尺寸

 逐个

螺纹检验样棒

2

外形尺寸

每批1%,不少于3

量具

3

硬度

GB/T230.1


表面质量

逐个

目测、五倍读数放大镜



8  检验规则

8.1 钎头的检测和验收由供方技术监督部门进行。

8.2 钎头应成批验收,每批由同一材料、同一规格型号、同一热处理制度的钎头组成。



9  包装、标志及质量证明书

9.1  钎头外表面应有供方的商品标志和产品规格型号。

9.2  同一材料、同一热处理制度、同一规格型号钎头装一箱,每箱总重量小于30Kg,包装应牢固。

9.3  包装箱内应有质量证明书,质量证明书应包括:供方名称或商标、产品规格型号、数量、检验日期、标准号。

9.4  包装箱上应注明供方名称、规格型号、数量和供应批号,并在发货时注明需方名称。

9.5  钎头运输时应加遮盖,以防雨(雪)水浸入。

9.6  钎头储存采用库存方式。
