一种异形钻头

2018-08-28 17:13:47 admin 3

技术领域  本实用新型涉及一种手电钻工具或钻床的附件,更具体地说,本实用新型涉及一种钻头。

背景技术  目前,在市场上销售及使用的钻头,只能打一种直径的孔,若要打不同直径的孔,只能采用不同直径的钻头,且钻头的柄部为圆形,不利于卡紧。

发明内容  本实用新型的目的是提供一种能够打多种不同直径的孔,且夹卡方便的钻头。

本实用新型的目的是通过下述技术方案实现的。本实用新型异形钻头包括头部、钻杆、出屑槽及柄部,所述钻杆上设置有大于钻头直径、带有切削部和杆部的扩孔刃器。所述异形钻头柄部的横截面最好为等边三角形,所述的出屑槽最好为纵向槽。

本实用新型具有如下优点:能够用一种钻头打多种不同直径的孔;使钻头卡得更紧,在使用时卡头与钻头不致转动;加工制作方便。

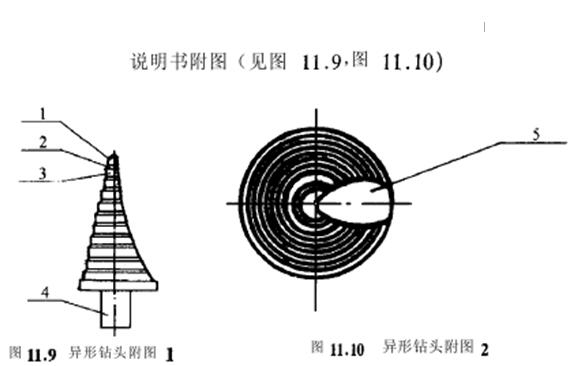

附图说明  1是本实用新型的主视图见图11.9;图2是本实用新型的俯视图11.10

具体实施方式   异形钻头的头部1为有切削刃的钻头端部,其后设置有多个带有切削部2和杆部3的扩孔刃具。钻头打入不同的深度可获得不同直径的孔。在钻孔过程中排出的屑由出屑槽5排出,且切削部2和出屑槽5共同形成扩孔钻头的切削刃,用于对被加工材料进行加工。出屑槽5可设置成沿钻头轴线方向布置,即为纵向槽,当然,也可设置成螺旋状。异形钻头柄部4是用来将钻头卡紧的,可设置成横截面为等边三角形,以利于更好地将钻头卡紧。本实用新型的异形钻头可方便地安置在手电钻上和钻床上。
